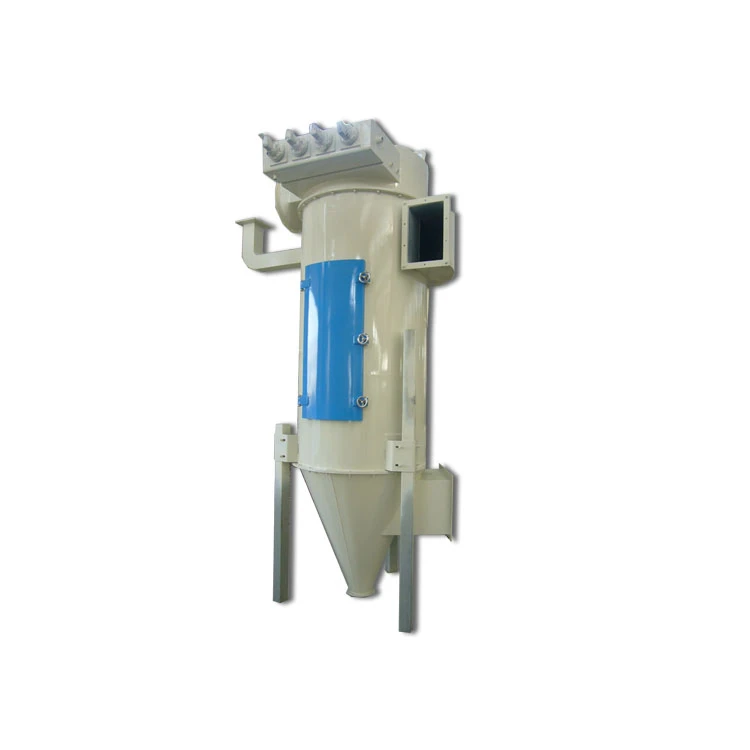

Pengumpul Habuk TBLMY

Sistem pengumpul habuk

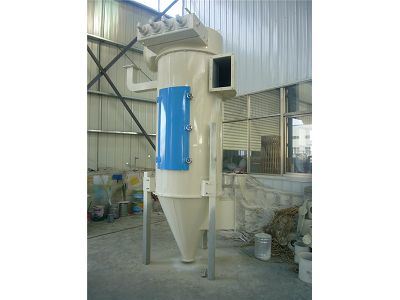

TBLMY Pengumpul habuk penapis jet tekanan tinggi

Ciri-ciri: Dengan sampul penapis rata, struktur padat dan jejak kecil.

Aplikasi: Pengumpulan habuk pada peralatan pengangkutan.

Tekanan udara bekerja: 0.2-0.4 MPa

Kawasan penapisan (pilihan): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Aplikasi dan kebolehsuaian

Pengumpul Habuk Penapis Jet TBLMy tergolong dalam jet udara songsang tekanan rendah jenis beg, pengumpul habuk impuls, ditonjolkan oleh prestasi yang boleh dipercayai, pengumpulan habuk kecekapan tinggi, kepekatan nyahcas yang rendah, pengendalian dan penyelenggaraan yang mudah. Ia boleh digunakan untuk kawalan habuk dalam industri bijirin dan pemprosesan makanan, mesin, metalurgi, bahan binaan dan simen, dan pembersihan habuk atau kitar semula dan penapisan dalam penghantaran pneumatik atau pengumpulan saluran aspirasi.

ciri-ciri

Produk ini ditampilkan daripada pengumpul habuk siklon. Udara yang mengandungi habuk memasuki kotak secara tangen dan dipisahkan dengan pusingan; habuk bersaiz besar diselesaikan terlebih dahulu, habuk bersaiz kecil ditapis melalui lengan penapis untuk meningkatkan hayat perkhidmatan lengan;

Mekanisme pemasangan dan pelepasan pantas yang dihasilkan dengan teknologi paten untuk lengan kain boleh digunakan untuk meningkatkan persekitaran operasi dan kecekapan kerja;

Injap solenoid jenis TDFD diguna pakai untuk mudah dipasang dan ditanggalkan dan untuk itu satu injap solenoid menyembur beberapa lengan pada satu masa boleh direalisasikan;

Instrumen kawalan impuls Jenis TKZM diguna pakai untuk peraturan berbilang litar dengan kebolehlarasan yang baik, ketepatan dan prestasi yang stabil dapat direalisasikan.

Terdapat mekanisme pelepasan habuk bawah dan bawah rata, untuk mengoptimumkan mekanisme pelepasan habuk dengan bahagian bawah rata.

Voltan masukan injap solenoid: DC 24 V, arus: 0.8 A-1A , persekitaran kerja: -10 darjah -50 darjah , kelembapan relatif Kurang daripada atau sama hingga 85 peratus , media kerja: udara bersih, tekanan kerja sumber udara: 0.5 MPa -0.7Mpa.

Voltan kerja kunci udara hendaklah AC 380 (1±5 peratus ) V, dan bahan tidak boleh dicampur dengan kekotoran gentian dan pepejal besar.

Tekanan sumber udara untuk penyingkiran habuk hendaklah {{0}}.5 MPa-0.7MPa, jika digunakan dalam kes khas, tekanan boleh lebih rendah daripada 0.5MPa;

Rintangan pengumpul habuk: P＜1.2Kpa;

Kecekapan pengumpul habuk: η Lebih daripada atau sama dengan 99.5 peratus ;

Kelajuan udara penapisan: Kurang daripada atau sama dengan 4 (m/min);

Spesifikasi lengan penapisan: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Prinsip operasi dan ciri komponen utama

Kotak atas

Kotak atas ialah komponen untuk mengumpul udara bersih yang ditapis, dilengkapi dengan saluran keluar udara di bahagian atas, dan termasuk peranti jet udara di dalamnya. Apabila membuka penutup atas kotak atas, peranti jet udara boleh diperiksa dan diganti (biasanya tidak diperlukan).

Kotak tengah

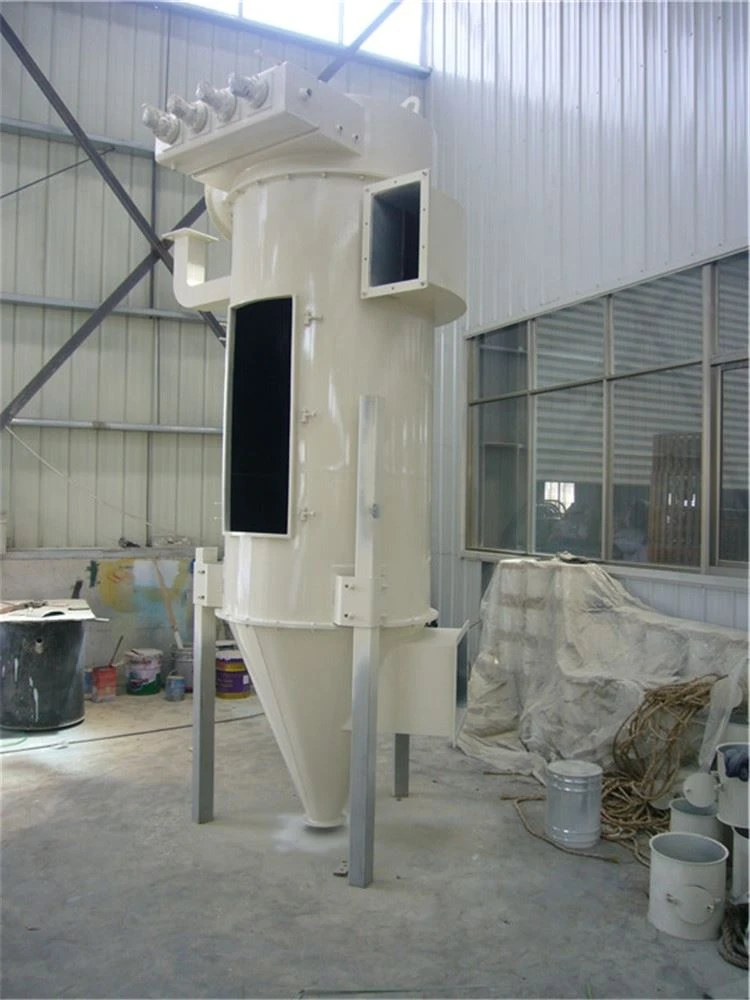

Kotak tengah ialah komponen untuk menapis udara yang mengandungi habuk yang masuk dan juga untuk mendapkan zarah habuk yang besar; bahagian atas disambungkan dengan kotak atas, bahagian bawah disambungkan dengan kotak bawah, dan terdapat peranti lengan penapisan di dalamnya. Terdapat pintu pemeriksaan pada kotak, yang boleh dibuka untuk memeriksa dan menggantikan lengan penapis.

Kotak bawah (bawah rata —— kotak bawah, bawah kon ——bunker)

Kotak bawah adalah komponen untuk mengeluarkan habuk dan dilengkapi dengan peranti nyahcas habuk di dalamnya. Bahagian bawah mempunyai saluran keluar habuk yang disambungkan dengan kunci udara. Terdapat lurang di sisi kotak bawah dan digunakan untuk memeriksa peranti nyahcas habuk dan menambah minyak pelincir semasa membukanya. Debu dilepaskan melalui bunker kon dengan cara graviti habuk, supaya habuk boleh dikumpulkan di sepanjang permukaan kon dan dilepaskan.

parameter teknikal
